【GPIO】点灯大师
下载例程代码： 下载代码
注意
请一定按照 例程使用方法🔗 导入例程，否则下载的可能不是例程而是其他工程。
GPIO的第一个例子：控制GPIO输出高电平，点亮学习板正面的LED。
如何使用例程
编译并下载程序到学习板，即可看到程序效果：红色LED点亮
例程讲解
下面介绍了如何自己实现该例程的功能
1、工程配置
-

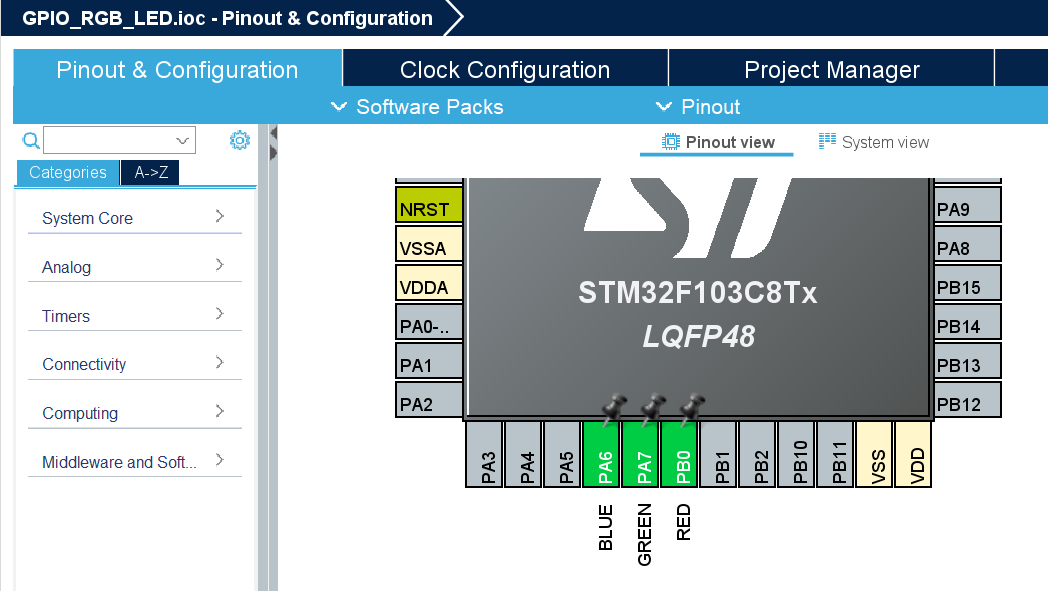

分配引脚：在Pinout&Configuration页面，将 PA6、PA7、PB0 配置为 GPIO_Output，并分别设置 User label 为 BLUE、GREEN、RED
左键点击对应的引脚，选择 GPIO_Output；
右键点击对应的引脚，选择 User label，分别输入 BLUE、GREEN、RED
-

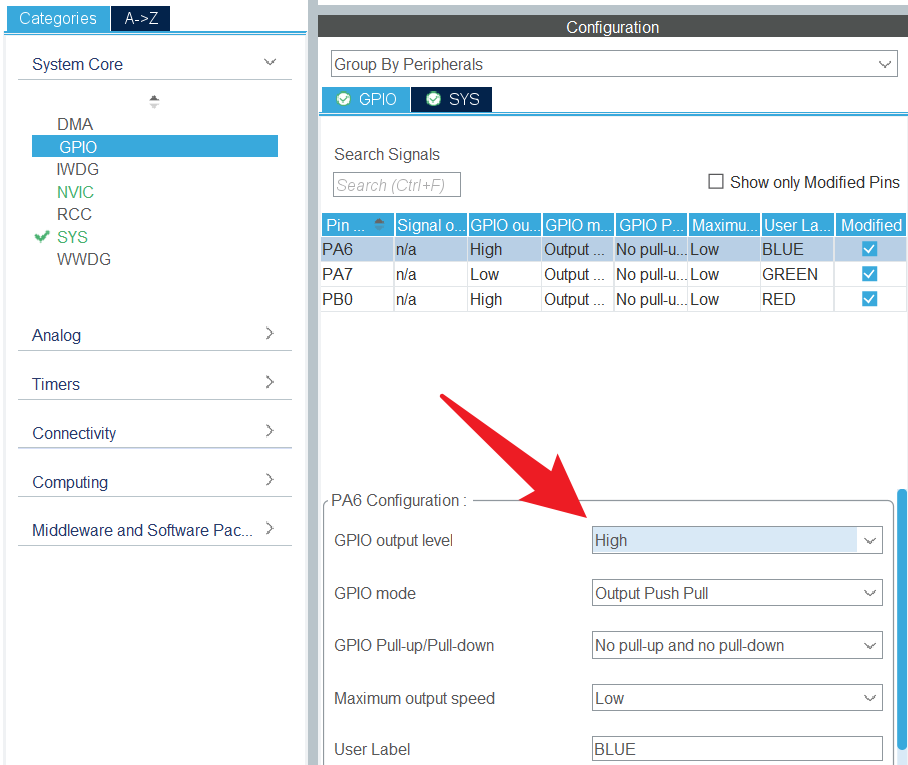

配置GPIO：在Pinout&Configuration -> GPIO，点击对应的 PIN，可以在下方的 GPIO output level 中设置初始输出电平
高电平点亮LED，低电平熄灭LED
2、代码
-
在main.c文件中编写HAL_GPIO_WritePin函数来改变GPIO的输出电平
-
这三行代码分别控制红、蓝、绿三个灯对应GPIO的输出电平
HAL_GPIO_WritePin(RED_GPIO_Port, RED_Pin, GPIO_PIN_SET); //红色，点亮
HAL_GPIO_WritePin(BLUE_GPIO_Port, BLUE_Pin, GPIO_PIN_RESET); //蓝色，熄灭
HAL_GPIO_WritePin(GREEN_GPIO_Port, GREEN_Pin, GPIO_PIN_RESET); //绿色，熄灭
函数最后一个参数：GPIO_PIN_SET设置为高电平（点亮），GPIO_PIN_RESET设置为低电平（熄灭）

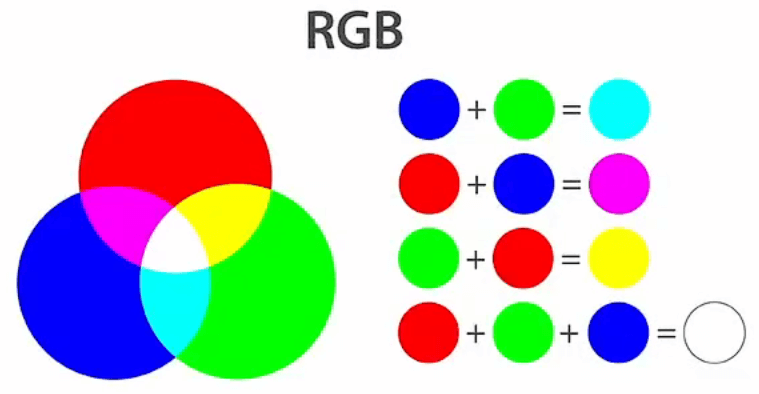

- 三个LED可以同时点亮，尝试不同的组合能显现出不同的颜色~
