【I²C总线】AHT20温湿度传感器
下载例程代码： 下载代码(CubeIDE) 下载代码(keil)
CubeIDE代码请按照 例程使用方法🔗 导入例程，否则下载的可能不是例程而是其他工程。
AHT20温湿度传感器（I2C_AHT20）
通过I²C读取AHT20温湿度计
板载AHT20传感器规格：（详细可参考资料包中的手册）
| 参数 | 值 |
|---|---|
| 芯片型号 | 广州奥松 AHT20 |
| I²C地址 | 0x70 |
| 温度范围 | -40 ~ 85 ℃ |
| 温度误差 | ± 0.3 ℃ |
| 温度分辨率 | 0.01 ℃ |
| 湿度范围 | 0 ~ 100 %RH |
| 湿度误差 | ± 2 %RH |
| 湿度分辨率 | 0.024 %RH |

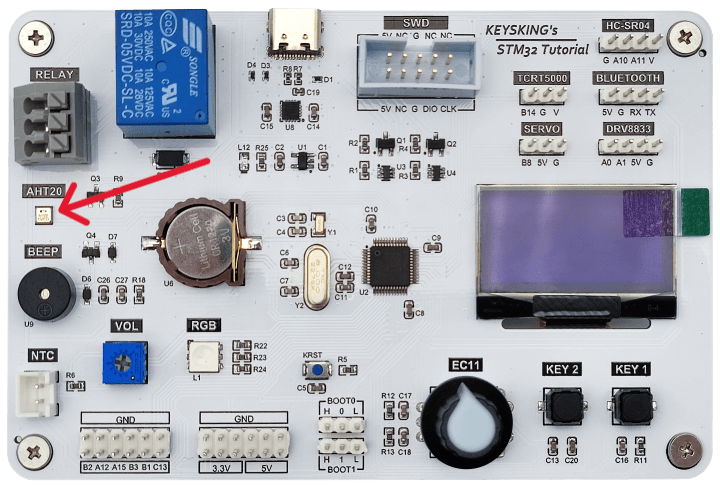

学习板上的AHT20传感器：
如何使用例程
-
编译并下载程序到学习板
-
使用配套TYPE-C数据线，将学习板连接到计算机

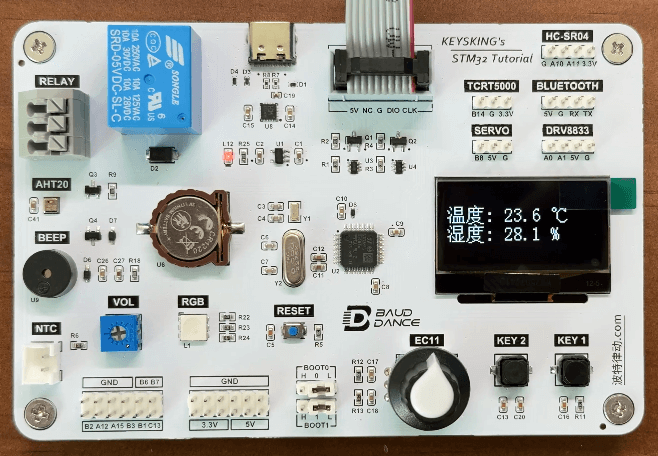

- 在oled屏幕上，就可以看到温湿度信息

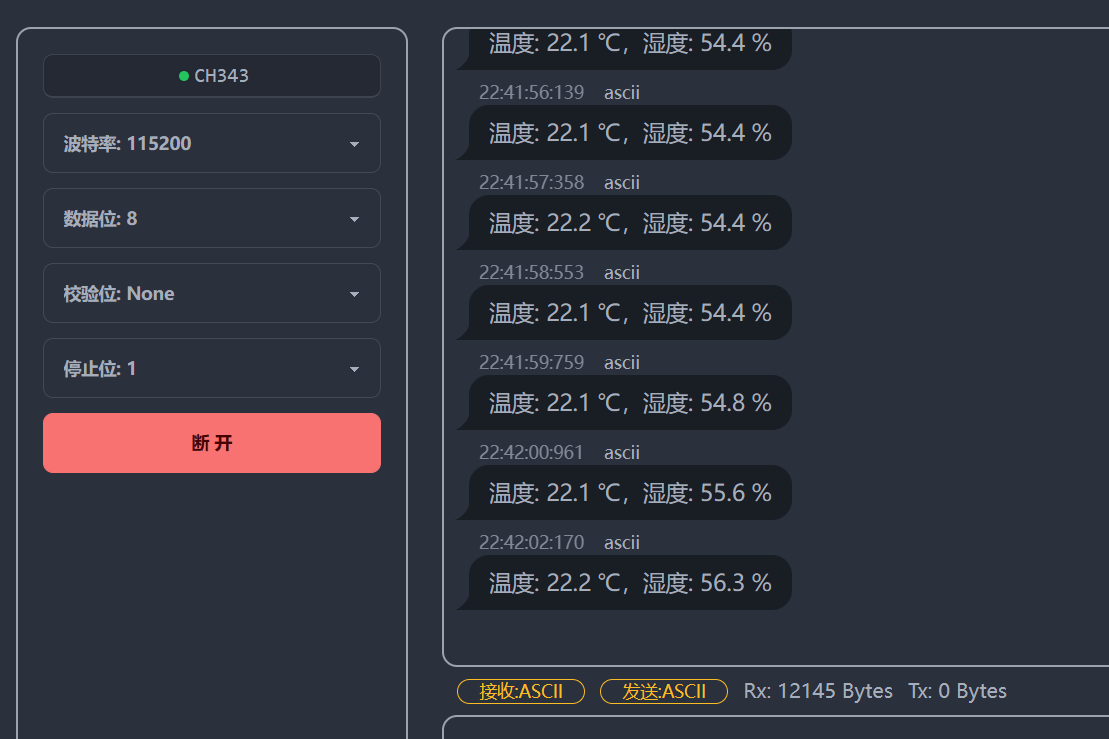

- 也可以打开 波特律动 串口助手 (baud-dance.com) 在线串口调试助手，点击“选择串口”，选择USB Single Serial
- 此时即可收到温湿度信息，如图所示
例程讲解
下面介绍了如何自己实现该例程的功能
1、工程配置
-
打开I²C外设：Pinout&Configuration -> Connectivity -> I2C1，将I2C模式选择为I2C
-
打开串口2外设：Pinout&Configuration -> Connectivity -> USART2，将Mode选择为Asynchronous
-
配置工程：在Project Manager -> Code Generator页面中，勾选Generate peripheral initialization as ... per peripheral
-
启用小数打印：在cubeIDE菜单栏中，Project Properties -> C/C++ Build -> Settings -> Tool Settings -> MCU Settings，勾选Use float with printf ... -nano
注意默认情况下，sprintf 函数不能打印小数。因此我们需要配置一下编译 器，使其能够打印小数
2、代码
(1) 初始化过程
-
拷贝库文件：将
aht20.coled.cfont.c文件拷贝到Core->Src目录下，将aht20.holed.hfont.h文件拷贝到Core->Inc目录下。 -
在main.c中添加include：
aht20.holed.h
需要将 温湿度℃ 取字模存入 font.c，小伙伴们也可以复制本例程的 font.c 直接用
-
引用头文件：需要使用 sprintf 打印输出，在 main.c 引用头文 件：
#include "stdio.h"
#include "string.h" -
初始化AHT20：
// 初始化AHT20
AHT20_Init();
// 初始化OLED
HAL_Delay(20); // 单片机启动比OLED上电快,需要延迟等待一下
OLED_Init(); // 初始化OLED -
定义所需变量：
float temperature, humidity; // 接收温度和湿度变量
char message_uart[50]; // 串口发送的字符串
char message_temp[30]; // oled显示温度字符串
char message_hum[30]; // oled显示湿度字符串
(2) 读取数据
// 读取温湿度
AHT20_Read(&temperature, &humidity);
// 打印温湿度
sprintf(message_uart, "温度: %.1f ℃, 湿度: %.1f %%\r\n", temperature, humidity);
sprintf(message_temp, "温度: %.1f ℃", temperature);
sprintf(message_hum, "湿度: %.1f %%", humidity);
// 串口发送
HAL_UART_Transmit(&huart2, (uint8_t *)message_uart, strlen(message_uart), HAL_MAX_DELAY);
// oled显示
OLED_NewFrame();
OLED_PrintString(0, 16, message_temp, &font16x16, OLED_COLOR_NORMAL);
OLED_PrintString(0, 32, message_hum, &font16x16, OLED_COLOR_NORMAL);
OLED_ShowFrame();
// 延时 1 秒
HAL_Delay(1000);
建议读取间隔大于500毫秒
AHT20与DHT20、DHT11的区别
三种型号都是广州奥松的温湿度传感器，它们的主要区别如下
| 对比项目 | AHT20 | DHT20 | DHT11 |
|---|---|---|---|
| 通用 | 与 DHT20 通用 | 与 AHT20 通用 | 不通用 |
| 体积 | 微型贴片 | 插针 | 插针 |
| 精度 | 最高 | 低于 AHT20 | 最低 |
| 定位 | 新 | 是 DHT11 的升级 | 老产品 |
| 通信 | 标准 I²C | 标准 I²C | 单总线 |

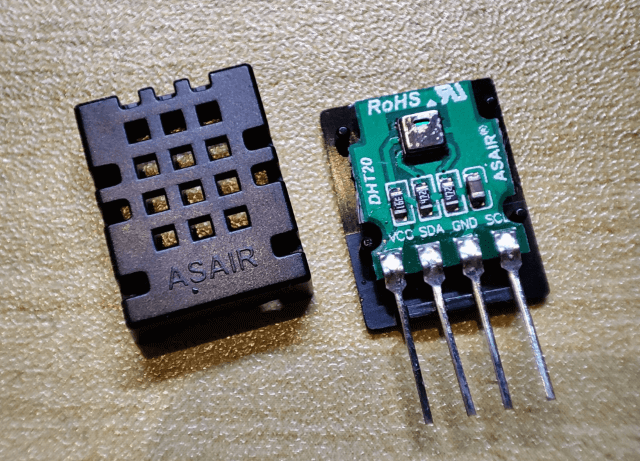

DHT20 内部结构：
