【实战】智慧农场项目

本文档面向已经学过 STM32 外设基础、了解 FreeRTOS 基本概念,但从未做过完整 RTOS 实战工程的学习者。

下载例程代码：下载代码(CLion / VSCode) 下载代码(CubeIDE) 下载代码(keil)

一、项目整体介绍

1.1 这个项目是做什么的

智慧农场项目是一个完整的嵌入式监测与控制系统,运行在 STM32F103 单片机上,使用 FreeRTOS 实时操作系统进行任务调度。

系统能够:

实时监测: 温度、湿度、土壤湿度、光照强度、降雨量等环境参数
自动控制: 根据土壤湿度自动启停水泵
报警提示: 环境参数超出安全范围时触发蜂鸣器和蓝牙报警
人机交互: 通过 OLED 显示屏、按键和旋钮进行参数设置和状态查看

1.2 为什么选择"智慧农场"作为实战项目

在真实的嵌入式项目中,单一功能的 demo和完整的产品级系统之间存在巨大鸿沟。智慧农场这个场景恰好能填平这个鸿沟,因为它具备真实产品的典型特征:

✅ 多传感器融合: 涉及 I2C1(AHT20、OLED)、软件 I2C(光照)、ADC(土壤湿度、降雨量)等多种外设

✅ 实时性要求不同: 传感器采集需要周期执行,用户输入需要快速响应,报警需要及时处理

✅ 任务间协作: 传感器数据要传递给显示任务,报警消息要传递给蓝牙任务

✅ 资源竞争: OLED 和 AHT20 共用 I2C1 总线,需要互斥访问

✅ 用户交互: 有完整的菜单系统、参数编辑逻辑

这正是真实嵌入式项目的典型特征。

1.3 学完这个项目你能掌握什么

不只是函数调用,而是工程思维:

如何将一个复杂系统拆分成多个任务
如何设计任务的优先级和执行周期
任务之间如何安全地交换数据
如何避免资源竞争导致的死锁和数据错乱
如何处理周期性任务和事件驱动任务

二、系统整体架构设计

2.1 系统由哪些模块组成

从硬件模块看,系统包含:

模块	功能	通信接口
AHT20	温湿度传感器	I2C1
OLED	显示屏	I2C1
土壤湿度传感器	检测土壤湿度	ADC2
光照传感器	检测光照强度	软件 I2C
降雨量传感器	检测降雨量	ADC1
水泵	自动灌溉	GPIO
蜂鸣器	报警提示	GPIO + 定时器
按键	用户输入	GPIO
旋钮	参数调节	GPIO
蓝牙模块	无线通信	UART3 + DMA

硬件连接说明

本项目所有外设模块均通过杜邦线连接到STM32学习板的相应接口。

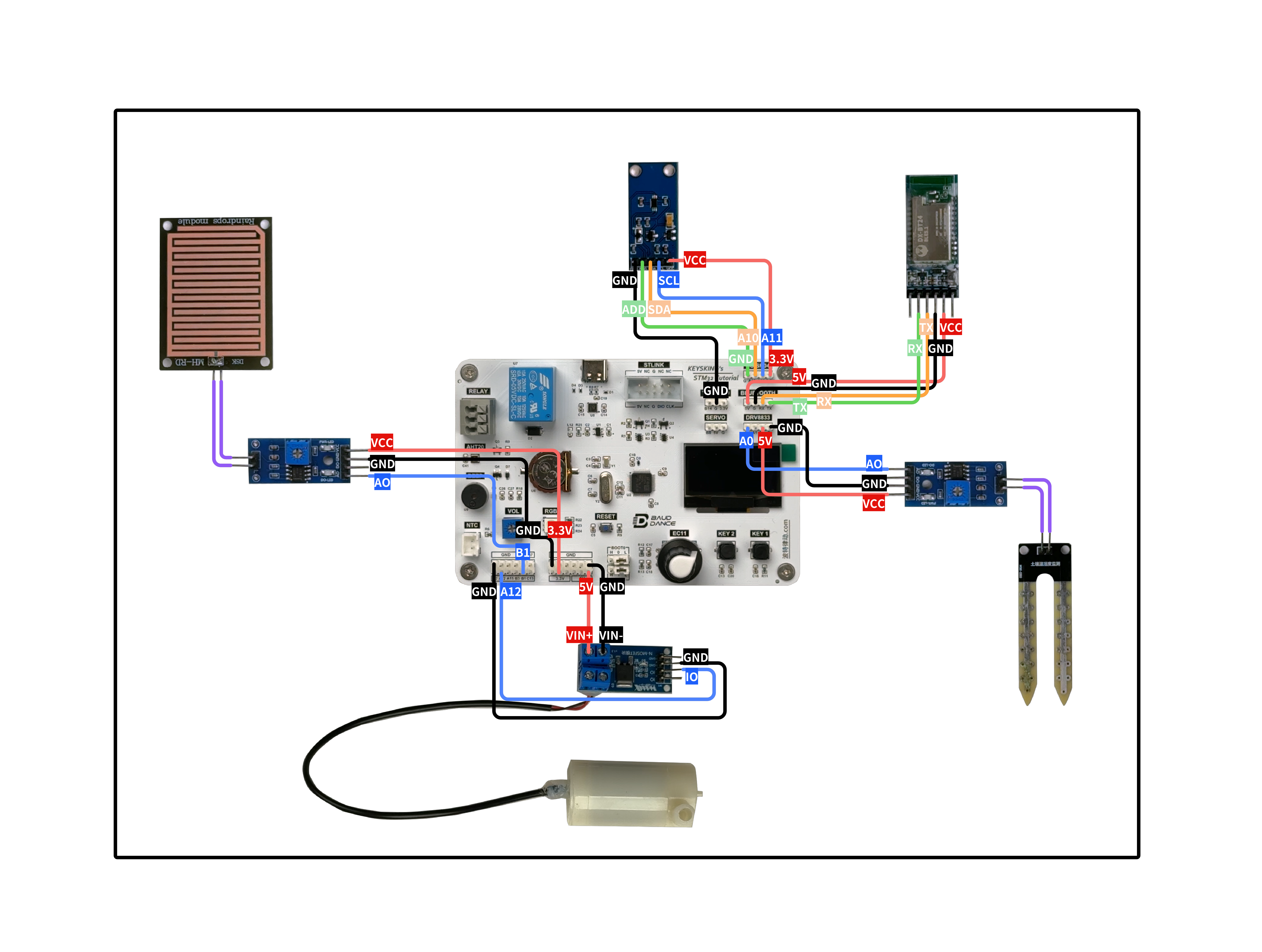

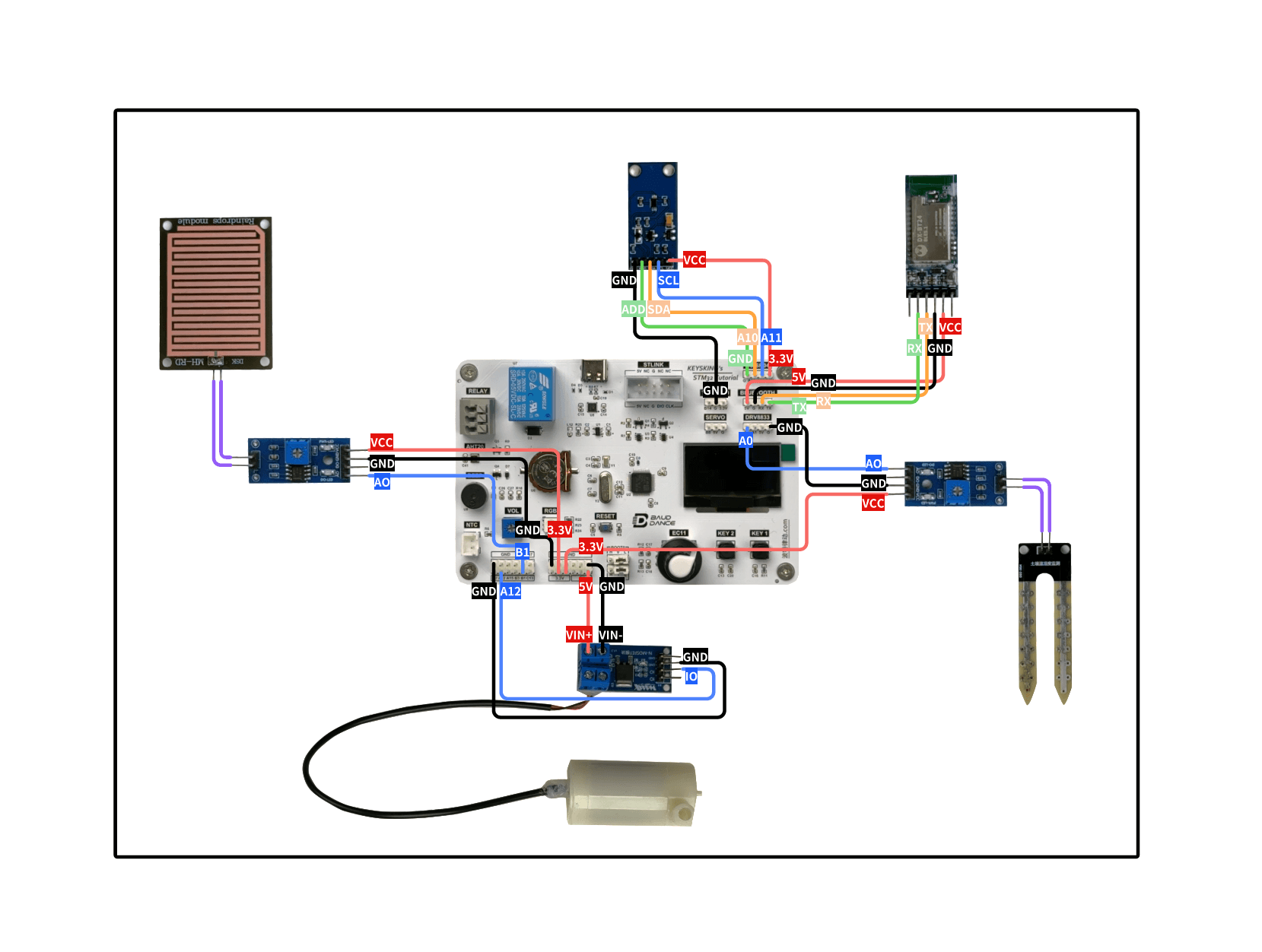

图 2.1: 智慧农场项目硬件连接示意图

上图展示了所有模块与STM32学习板的连接方式。如果你手头有实物,可以按照上图进行接线。

已有学习套件？

获取智慧农场DLC扩展包

需先学习STM32？

获取STM32学习套件

关键连接说明:

I2C1 总线连接(共享总线,需要特别关注):
- OLED 显示屏: SCL → PB6, SDA → PB7
- AHT20 温湿度传感器: SCL → PB6, SDA → PB7
- ⚠️ 注意: 两个设备共用 I2C1 总线,这就是为什么代码中需要使用互斥锁 i2c1Mutex 来保护总线访问
光照传感器连接(独立软件 I2C):
- 光照传感器: SDA → PA10, SCL → PA11
- ⚠️ 注意: 光照模块不走硬件 I2C1,而是使用 GPIO 模拟 I2C,因此它与 OLED/AHT20 不共享 i2c1Mutex
ADC 传感器连接:
- 降雨量传感器: AO → PB1(ADC1_IN9)
- 土壤湿度传感器: AO → PA0(ADC2_IN0)
GPIO 输入设备:
- KEY1 按键: PB12(页面切换)
- KEY3 按键: PB15(编辑模式切换)
- 旋钮(编码器): CH1 → PA8, CH2 → PA9(使用 TIM1 编码器模式)
输出设备:
- 水泵继电器: PA12(Pump_On() 输出高电平,Pump_Off() 输出低电平)
- 蜂鸣器: PB9(TIM4_CH4, PWM 控制)
UART3 蓝牙模块:
- TX: PB10
- RX: PB11
- 使用 DMA 方式发送,发送期间任务通过 osDelay(1) 让出 CPU 等待完成

电源连接:

所有模块 VCC 接 3.3V 或 5V(根据模块规格)
所有模块 GND 接 STM32 GND
⚠️ 注意: 务必保证共地,否则通信会失败

从软件任务看,系统划分为 4 个任务 + 1 个定时器:

┌─────────────────────────────────────────────────┐
│           FreeRTOS 调度器                        │
├─────────────────────────────────────────────────┤
│                                                 │
│  ┌──────────────┐  ┌──────────────┐            │
│  │ SensorTask   │  │ InputTask    │            │
│  │ 优先级:普通  │  │ 优先级:高    │            │
│  │ 周期:1000ms  │  │ 周期:10ms    │            │
│  └──────────────┘  └──────────────┘            │
│                                                 │
│  ┌──────────────┐  ┌──────────────┐            │
│  │ ScreenTask   │  │ BLETask      │            │
│  │ 优先级:低    │  │ 优先级:低    │            │
│  │ 周期:10ms    │  │ 事件驱动     │            │
│  └──────────────┘  └──────────────┘            │
│                                                 │
│  ┌──────────────────────────┐                  │
│  │ BeepTimer (软件定时器)    │                  │
│  │ 周期:500ms               │                  │
│  └──────────────────────────┘                  │
└─────────────────────────────────────────────────┘

2.2 这是一个"任务驱动"的系统

为什么不用 while(1) 全部写在 main 里?

在裸机编程中,你可能习惯这样写:

int main() {
    // 初始化所有外设
    AHT20_Init();
    OLED_Init();
    // ...

    while(1) {
        // 读取传感器
        AHT20_Read(&temp, &humi);
        soilMoisture = SoilMoisture_Get();
        // ...

        // 检查报警
        if (temp > MAX_TEMP) {
            Beep_on();
        }
        // ...

        // 刷新显示
        OLED_ShowTemp(temp);
        OLED_ShowHumi(humi);
        // ...

        // 检测按键
        if (KEY1_Pressed()) {
            // 切换页面
        }
        // ...

        delay_ms(10);
    }
}

这种写法在实际项目中会遇到什么问题?

❌ 问题 1: 代码耦合严重

传感器读取、显示刷新、按键检测全混在一起
修改显示逻辑可能会影响传感器采集

❌ 问题 2: 实时性无法保证

OLED 刷新需要时间(通过 I2C 发送整屏数据)
在刷新 OLED 期间,按键检测被阻塞,用户会感觉"按键不灵敏"
传感器采集也被延迟,数据时效性变差

❌ 问题 3: 难以扩展

要添加蓝牙功能,需要在主循环里加一堆代码
主循环变得越来越长,越来越难维护

❌ 问题 4: 资源竞争无保护

AHT20 和 OLED 共用 I2C1,交替访问时可能出现数据错乱
需要手动管理互斥访问,容易出错

FreeRTOS 如何解决这些问题?

FreeRTOS 通过任务调度让每个功能模块独立运行:

// 传感器任务:每秒执行一次
void SensorTask() {
    while(1) {
        // 采集数据
        AHT20_Read(&temp, &humi);
        // 检查报警
        osDelay(1000);
    }
}

// 显示任务:每10ms执行一次
void ScreenTask() {
    while(1) {
        // 刷新显示
        OLED_Refresh();
        osDelay(10);
    }
}

// 输入任务:每10ms执行一次
void InputTask() {
    while(1) {
        // 检测按键
        if (KEY1_Pressed()) {
            // 切换页面
        }
        osDelay(10);
    }
}

每个任务都是独立的执行流,FreeRTOS 调度器会根据优先级自动切换任务执行:

InputTask 优先级最高,按键检测不会被其他任务阻塞
ScreenTask 优先级较低,不会影响传感器采集和报警检测
SensorTask 每秒执行一次,保证数据及时更新

这就是任务驱动的核心思想:关注点分离 + 调度器管理。

三、FreeRTOS 任务划分思路

3.1 为什么要拆成多个任务

任务划分的本质是什么?

任务划分不是简单地把代码拆成多个函数,而是要回答:哪些操作可以独立执行,哪些操作有先后顺序?

在本项目中,我们通过分析实时性需求和功能独立性来划分任务:

功能模块	实时性需求	执行频率	是否需要独立任务	理由
传感器采集	低(1秒更新一次)	1Hz	✅ 是	周期性执行,耗时较长(I2C通信)
显示刷新	低(人眼100Hz足够)	100Hz	✅ 是	周期性执行,耗时较长(发送整屏数据)
按键检测	高(用户要求灵敏)	100Hz	✅ 是	需要快速响应,不能被显示刷新阻塞
蓝牙通信	低(可以缓冲)	按需	✅ 是	事件驱动,有报警时才执行
蜂鸣器控制	高(报警及时性)	2Hz	❌ 否(用定时器)	周期性翻转GPIO,用软件定时器更合适

3.2 每个任务负责什么

SensorTask(传感器任务)

职责:

初始化所有传感器
定期读取传感器数据
更新全局状态变量 farmState
检查环境参数是否超出安全范围
超出范围时发送报警消息到队列

为什么这样设计?

周期性执行: 环境参数变化缓慢,1秒采集一次足够
优先级 Normal: 不需要快速响应,但不能过低(否则被显示任务抢占太久)
使用互斥锁: AHT20 和 OLED 共用 I2C1,读取前必须获取 i2c1Mutex

新手容易犯的错误: ❌ 在任务里用 HAL_Delay() 延时,会阻塞整个任务 ❌ 忘记释放互斥锁,导致死锁(OLED 永远无法访问 I2C1) ❌ 报警检测逻辑写死在任务里,导致代码难以扩展

正确做法:

void StartSensorTask(void *argument) {
    // 初始化
    osMutexAcquire(i2c1MutexHandle, osWaitForever);
    AHT20_Init();
    osMutexRelease(i2c1MutexHandle);

    for(;;) {
        // 读取数据(使用互斥锁保护I2C)
        osMutexAcquire(i2c1MutexHandle, osWaitForever);
        AHT20_Read(&farmState.temperature, &farmState.humidity);
        osMutexRelease(i2c1MutexHandle);

        // 检查报警,发送消息
        if (farmState.temperature > farmSafeRange.maxTemperature) {
            SendWarningFloat("temperature_high", farmState.temperature);
        }

        // 延时1秒
        osDelay(1000);  // ✅ 使用osDelay,任务会进入阻塞态,让出CPU
    }
}

ScreenTask(显示任务)

职责:

初始化 OLED 显示屏
根据当前页面渲染界面(首页/阈值设置页)
定期刷新显示内容

为什么这样设计?

周期性执行: 10ms 刷新一次,保证显示流畅(100Hz)
优先级 BelowNormal5: 最低优先级,不会影响实时性要求高的任务
使用互斥锁: OLED 和 AHT20 共用 I2C1,刷新前必须获取 i2c1Mutex

新手容易犯的错误: ❌ 每次刷新都重新初始化 OLED(非常慢) ❌ 刷新频率太低(比如100ms),导致界面卡顿 ❌ 忘记使用互斥锁,导致 I2C 数据错乱

正确做法:

void StartScreenTask(void *argument) {
    OLED_Init();  // 只初始化一次

    for(;;) {
        // 双缓冲:先在内存中绘制,再一次性发送
        OLED_NewFrame();

        // 根据当前页面渲染
        switch (pageIndex) {
        case PAGE_HOME:
            renderHomePage();
            break;
        case PAGE_RANGE:
            renderRangePage();
            break;
        }

        // 使用互斥锁保护I2C
        osMutexAcquire(i2c1MutexHandle, osWaitForever);
        OLED_ShowFrame();
        osMutexRelease(i2c1MutexHandle);

        osDelay(10);
    }
}

InputTask(输入任务)

职责:

检测按键输入(KEY1、KEY3)
检测旋钮旋转方向
根据输入控制页面切换和阈值编辑

为什么这样设计?

周期性执行: 10ms 检测一次,保证响应及时
优先级 High: 高优先级,确保用户输入快速响应
事件驱动: 按键按下时才执行操作,平时只检测不操作

新手容易犯的错误: ❌ 按键检测用延时消抖,阻塞任务执行 ❌ 旋钮检测逻辑复杂,导致任务执行时间过长 ❌ 忘记处理"长按"、"连发"等边界情况

正确做法:

void StartInputTask(void *argument) {
    Knob_Init();  // 只初始化一次

    for(;;) {
        // 检测按键(消抖逻辑在 BSP 层处理)
        if (isKey1Clicked()) {
            ScreenPage_NextPage();
        }

        // 在阈值设置页时处理阈值编辑
        if (pageIndex == PAGE_RANGE) {
            if (isKey3Clicked()) {
                RangeEditState_Toggle();
            }

            KnobDirection dir = Knob_IsRotating();
            if (dir == KNOB_DIR_LEFT) {
                // 左旋逻辑
            } else if (dir == KNOB_DIR_RIGHT) {
                // 右旋逻辑
            }
        }

        osDelay(10);
    }
}

BLETask(蓝牙任务)

职责:

从 BLE 队列接收报警消息
通过 UART3(DMA 方式)发送消息到蓝牙模块
发送完成后释放消息内存

为什么这样设计?

事件驱动: 使用 osMessageQueueGet(..., osWaitForever) 阻塞等待,队列为空时任务挂起,不占用 CPU
优先级 Low: 低优先级,不影响实时性要求高的任务
DMA 发送: 串口数据由 DMA 搬运,当前实现会在发送后轮询状态,并通过 osDelay(1) 让出 CPU
内存管理: 消息由 SensorTask 分配,由 BLETask 释放,避免内存泄漏

新手容易犯的错误: ❌ 用轮询方式检查队列,浪费 CPU ❌ 发送完消息后忘记释放内存,导致内存泄漏 ❌ 用阻塞方式发送 UART,导致任务长时间占用 CPU

正确做法:

void StartBLETask(void *argument) {
    for(;;) {
        char *msg;

        // 阻塞等待队列消息(队列为空时任务挂起,不占用CPU)
        osMessageQueueGet(BLEQueueHandle, &msg, NULL, osWaitForever);

        if (msg != NULL) {
            // 使用DMA发送,数据搬运交给DMA完成
            HAL_UART_Transmit_DMA(&huart3, (uint8_t *)msg, strlen(msg));

            // 等待发送完成(等待期间让出CPU)
            while (HAL_UART_GetState(&huart3) != HAL_UART_STATE_READY) {
                osDelay(1);
            }

            // 释放内存
            vPortFree(msg);
        }
    }
}

3.3 任务优先级是如何考虑的

优先级设计的核心原则: 实时性要求越高,优先级越高

本项目优先级排序:

InputTask (High) > SensorTask (Normal) > ScreenTask (BelowNormal5) ≈ BLETask (Low)

为什么要这样设计?

任务	优先级	理由
InputTask	High	用户按键要求立即响应,否则体验差
SensorTask	Normal	1秒采集一次,不需要快速响应,但不能过低
ScreenTask	BelowNormal5	10ms刷新一次,低优先级不影响实时性
BLETask	Low	报警消息可以缓冲,低优先级不影响系统功能

如果优先级设计不当会怎样?

❌ ScreenTask 优先级过高: 显示刷新频繁,会导致传感器采集被延迟,报警不及时 ❌ InputTask 优先级过低: 用户按键检测被显示任务阻塞,感觉"按键不灵敏" ✅ 当前设计合理: 按键响应最快,传感器采集不被阻塞,显示刷新优先级最低但不影响功能

3.4 哪些任务是周期性的,哪些是事件驱动的

周期性任务

特点: 固定时间间隔执行一次,不管有没有事件发生

任务	执行周期	典型代码
SensorTask	1000ms	`osDelay(1000);`
ScreenTask	10ms	`osDelay(10);`
InputTask	10ms	`osDelay(10);`

为什么这样设计?

SensorTask: 环境参数变化缓慢,1秒采集一次足够,太频繁浪费资源
ScreenTask: 10ms 刷新一次,保证显示流畅(100Hz),人眼无法感知更高刷新率
InputTask: 10ms 检测一次,保证按键响应及时,不会漏按

事件驱动任务

特点: 只有事件发生时才执行,平时阻塞等待

任务	触发条件	典型代码
BLETask	队列有消息	`osMessageQueueGet(..., osWaitForever);`

为什么这样设计?

BLETask: 报警消息是偶发事件,用轮询浪费 CPU,用阻塞等待最合理
阻塞等待的优势: 队列为空时任务挂起,不占用 CPU,收到消息时立即唤醒

四、任务之间的通信与协作

4.1 为什么任务不能"直接互相调用"

在裸机编程中,你可能习惯这样调用函数:

int main() {
    while(1) {
        temp = readTemperature();
        if (temp > MAX_TEMP) {
            sendBluetoothAlert(temp);
        }
        delay_ms(1000);
    }
}

在 FreeRTOS 中,为什么不能直接调用其他任务的函数?

❌ 问题 1: 任务是独立的执行流

每个任务都有自己的栈空间和程序计数器
直接调用只是"函数调用",不是"任务切换"

❌ 问题 2: 无法保证实时性

如果 sendBluetoothAlert() 耗时较长(比如发送 UART),会阻塞当前任务
SensorTask 被阻塞,传感器采集延迟,报警不及时

❌ 问题 3: 无法解耦

SensorTask 直接调用 BLETask 的函数,耦合严重
如果 BLETask 的实现改变,SensorTask 也要修改

正确的做法是什么?

✅ 使用队列进行任务间通信:

// SensorTask:检测到报警时,发送消息到队列
char *msg = pvPortMalloc(100);
snprintf(msg, 100, "{\"type\":\"warning\", \"reason\":\"temperature_high\", \"value\":%d.%d}", minInt, minDec);
osMessageQueuePut(BLEQueueHandle, &msg, NULL, 0);

// BLETask:从队列接收消息,异步处理
char *msg;
osMessageQueueGet(BLEQueueHandle, &msg, NULL, osWaitForever);
HAL_UART_Transmit_DMA(&huart3, (uint8_t *)msg, strlen(msg));
vPortFree(msg);

4.2 本项目中哪些地方需要任务通信

场景 1: SensorTask → BLETask(报警消息传递)

问题: SensorTask 检测到温度超标,需要通知 BLETask 发送蓝牙报警

解决方案: 使用消息队列 BLEQueue

SensorTask                          BLETask
   │                                  │
   │ 检测到温度超标                     │
   ├──────────分配内存创建消息──────────>│
   │                                  │
   │ <────────────放入队列────────────┤
   │                                  │
   │                          (队列非空,唤醒BLETask)
   │                                  │
   │                          从队列取出消息
   │                                  │
   │                          通过UART发送
   │                                  │
   │                          发送完成,释放内存

为什么使用队列而不是全局变量?

❌ 全局变量的问题:

SensorTask 写入全局变量后,BLETask 如何知道"有新消息"?需要轮询或标志位
如果 BLETask 正在处理上一条消息,SensorTask 写入会覆盖数据

✅ 队列的优势:

自动阻塞/唤醒:队列为空时 BLETask 挂起,有消息时自动唤醒
缓冲机制:队列可以存储多条消息,不会丢失
解耦:SensorTask 只管发送,不管 BLETask 何时处理

场景 2: SensorTask → ScreenTask(数据共享)

问题: SensorTask 读取传感器数据,ScreenTask 需要显示这些数据

解决方案: 使用全局变量 farmState + 内存屏障

// SensorTask:更新全局变量
farmState.temperature = 25.5;
farmState.humidity = 60.2;

// ScreenTask:读取全局变量
OLED_PrintTemperature(farmState.temperature);
OLED_PrintHumidity(farmState.humidity);

为什么不用队列?

数据更新频繁(1秒1次),队列开销太大
数据不需要缓冲,只关心最新值
读写都是简单变量,不存在数据竞争风险

需要注意的问题:

✅ 浮点数在 ARM Cortex-M3 上不是原子操作

farmState.temperature = 25.5 实际上是多条汇编指令
如果 ScreenTask 在赋值过程中读取,可能读到"一半新值、一半旧值"

✅ 解决方案:使用互斥锁或内存屏障

本项目中,SensorTask 只写,ScreenTask 只读,不会同时访问同一变量
且 ARM Cortex-M3 的对齐读写保证原子性,所以没有加锁
如果有"多写多读"场景,必须加锁

场景 3: InputTask → ScreenTask(页面切换)

问题: 用户按下 KEY1,需要切换 OLED 显示页面

解决方案: 使用全局变量 pageIndex

// InputTask:检测到按键,修改全局变量
if (isKey1Clicked()) {
    ScreenPage_NextPage();  // 修改pageIndex
}

// ScreenTask:根据全局变量渲染
switch (pageIndex) {
    case PAGE_HOME:
        renderHomePage();
        break;
    case PAGE_RANGE:
        renderRangePage();
        break;
}

为什么不用队列?

页面切换是"命令",不需要携带数据
全局变量简单高效,队列开销太大

需要注意的问题:

✅ 全局变量的读写顺序

InputTask 修改 pageIndex 后,ScreenTask 可能正在执行 switch (pageIndex) 之前
由于 10ms 刷新周期,即使延迟一帧,用户也感知不到

4.3 互斥锁的使用动机

问题场景: I2C 总线竞争

AHT20 和 OLED 共用 I2C1 总线:

STM32F103
   │
   ├─ I2C1 ──┬── AHT20 (温湿度传感器)
   │         └── OLED (显示屏)

如果不使用互斥锁会发生什么?

时间线:
t0: SensorTask 开始读取 AHT20
t1: SensorTask 正在通过 I2C 发送"读取温度"命令
t2: 任务调度器切换到 ScreenTask
t3: ScreenTask 开始刷新 OLED,通过 I2C 发送数据
t4: I2C 总线混乱!AHT20 收到错误命令,OLED 显示乱码

解决方案:使用互斥锁 i2c1Mutex

// SensorTask:读取 AHT20 前获取互斥锁
osMutexAcquire(i2c1MutexHandle, osWaitForever);
AHT20_Read(&farmState.temperature, &farmState.humidity);
osMutexRelease(i2c1MutexHandle);

// ScreenTask:刷新 OLED 前获取互斥锁
osMutexAcquire(i2c1MutexHandle, osWaitForever);
OLED_ShowFrame();
osMutexRelease(i2c1MutexHandle);

互斥锁的工作原理:

时间线:
t0: SensorTask 获取 i2c1Mutex 成功,开始读取 AHT20
t1: SensorTask 正在通过 I2C 发送命令
t2: 任务调度器切换到 ScreenTask
t3: ScreenTask 尝试获取 i2c1Mutex,失败(已被 SensorTask 持有)
t4: ScreenTask 进入阻塞态,等待互斥锁
t5: SensorTask 释放 i2c1Mutex
t6: ScreenTask 被唤醒,获取 i2c1Mutex 成功,开始刷新 OLED

新手容易犯的错误:

❌ 忘记释放互斥锁

导致死锁:其他任务永远无法获取互斥锁
系统挂起,看似"卡死"

❌ 获取互斥锁后调用可能阻塞的函数

比如 osDelay(),其他任务长时间等待
互斥锁应该"快进快出",只保护临界区

✅ 正确做法:

// 错误示例
osMutexAcquire(i2c1MutexHandle, osWaitForever);
AHT20_Read(&temp, &humi);
osDelay(100);  // ❌ 错误:延时期间占用互斥锁,其他任务无法访问I2C
osMutexRelease(i2c1MutexHandle);

// 正确示例
osMutexAcquire(i2c1MutexHandle, osWaitForever);
AHT20_Read(&temp, &humi);
osMutexRelease(i2c1MutexHandle);
osDelay(100);  // ✅ 正确:释放互斥锁后再延时

五、典型工作流程的完整拆解

5.1 场景:温湿度采集 → 数据处理 → 显示更新 → 报警执行

让我们完整追踪一次"温度超限报警"的数据流动:

步骤 1: SensorTask 采集温湿度数据(每秒执行)

// Core/App/Tasks/SensorTask.c:179
osMutexAcquire(i2c1MutexHandle, osWaitForever);  // 获取I2C互斥锁
AHT20_Read(&farmState.temperature, &farmState.humidity);  // 读取温湿度
osMutexRelease(i2c1MutexHandle);  // 释放I2C互斥锁

发生了什么?

SensorTask 尝试获取 i2c1Mutex
如果 ScreenTask 正在刷新 OLED,SensorTask 会阻塞等待
获取互斥锁成功后,通过 I2C1 读取 AHT20 的温湿度数据
将数据写入全局变量 farmState.temperature 和 farmState.humidity
释放互斥锁

步骤 2: SensorTask 检查温度是否超限

// Core/App/Tasks/SensorTask.c:202-203
warning += CheckRangeFloat(farmState.temperature,
                           farmSafeRange.minTemperature,
                           farmSafeRange.maxTemperature,
                           "temperature_low", "temperature_high");

发生了什么?

读取 farmState.temperature 的当前值(比如 35.5℃)
读取 farmSafeRange.maxTemperature 的阈值(比如 30.0℃)
比较发现 35.5 > 30.0,温度超限!
调用 SendWarningFloat("temperature_high", 35.5)

步骤 3: SensorTask 发送报警消息到队列

// Core/App/Tasks/SensorTask.c:41-56
static void SendWarningFloat(const char *reason, float value) {
    char *msg = pvPortMalloc(100);  // 在FreeRTOS堆中分配内存
    snprintf(msg, 100, "{\"type\":\"warning\", \"reason\":\"%s\", \"value\":%d.%d}",
             reason, minInt, minDec);
    osMessageQueuePut(BLEQueueHandle, &msg, NULL, 0);  // 将消息指针放入队列
}

发生了什么?

在 FreeRTOS 堆中分配 100 字节内存
格式化 JSON 字符串: {"type":"warning", "reason":"temperature_high", "value":35.5}
将消息指针(不是消息内容!)放入 BLEQueue
队列由空变为非空,BLETask 被唤醒

步骤 4: SensorTask 启动蜂鸣器

// Core/App/Tasks/SensorTask.c:219-223
if (warning > 0) {
    Beep_on();  // 启动蜂鸣器(软件定时器)
} else {
    Beep_off();  // 关闭蜂鸣器
}

发生了什么?

检测到 warning > 0,有报警
调用 Beep_on() 启动软件定时器 BeepTimer
定时器每 500ms 触发一次回调,翻转蜂鸣器 GPIO,实现"滴-滴-滴"报警音

步骤 5: SensorTask 延时 1 秒,继续下一次循环

// Core/App/Tasks/SensorTask.c:226
osDelay(1000);

发生了什么?

SensorTask 进入阻塞态,让出 CPU
调度器切换到其他就绪任务(比如 ScreenTask 或 BLETask)
1 秒后,SensorTask 被唤醒,继续下一次采集

步骤 6: BLETask 被队列唤醒,发送蓝牙报警

// Core/App/Tasks/BleTask.c:54
osMessageQueueGet(BLEQueueHandle, &msg, NULL, osWaitForever);  // 阻塞等待,直到有消息

发生了什么?

BLETask 之前在 osMessageQueueGet() 处阻塞,等待队列消息
SensorTask 放入消息后,队列非空,BLETask 被唤醒
从队列取出消息指针 msg

步骤 7: BLETask 通过 UART3 发送报警消息

// Core/App/Tasks/BleTask.c:58
HAL_UART_Transmit_DMA(&huart3, (uint8_t *)msg, strlen(msg));  // 使用DMA发送

发生了什么?

通过 UART3 以 DMA 方式发送 JSON 字符串到蓝牙模块
数据搬运由 DMA 完成,不会像阻塞式串口发送那样一直占着 CPU
蓝牙模块将消息无线传输到手机或网关

步骤 8: BLETask 等待发送完成,释放内存

// Core/App/Tasks/BleTask.c:61-69
while (HAL_UART_GetState(&huart3) != HAL_UART_STATE_READY) {
    osDelay(1);  // 等待DMA发送完成
}
vPortFree(msg);  // 释放消息内存

发生了什么?

轮询 UART 状态,等待 DMA 发送完成
发送完成后,释放之前分配的内存(避免内存泄漏)
继续等待下一条消息

步骤 9: ScreenTask 显示最新的温度数据(每 10ms 执行)

// Core/App/Tasks/ScreenTask.c:68-74
OLED_PrintString(9, 14, "温度", &font12x12, OLED_COLOR_NORMAL);
floatToIntDec(farmState.temperature, &minInt, &minDec);
sprintf(msg, "%d.%d℃", minInt, minDec);
OLED_PrintString(x, 26, msg, &font12x12, OLED_COLOR_NORMAL);

发生了什么?

ScreenTask 读取全局变量 farmState.temperature(35.5℃)
将浮点数转换为字符串 "35.5℃"
在 OLED 的帧缓冲区中绘制温度文字
使用互斥锁保护 I2C,将帧缓冲区发送到 OLED 显示

数据流动总结:

AHT20 (硬件)
    ↓
SensorTask (I2C读取)
    ↓
farmState.temperature (全局变量)
    ↓
CheckRangeFloat() (检查超限)
    ↓
SendWarningFloat() (创建消息)
    ↓
BLEQueue (消息队列)
    ↓
BLETask (UART发送)
    ↓
蓝牙模块 → 手机用户

同时:
farmState.temperature (全局变量)
    ↓
ScreenTask (OLED显示)
    ↓
OLED屏幕显示 "35.5℃"

5.2 FreeRTOS 在其中起到了什么作用

如果没有 FreeRTOS,这些功能怎么实现?

❌ 裸机实现:

int main() {
    while(1) {
        // 读取传感器
        AHT20_Read(&temp, &humi);

        // 检查报警
        if (temp > MAX_TEMP) {
            Beep_on();
            // 发送蓝牙(阻塞式,会延迟整个系统)
            HAL_UART_Transmit(&huart3, msg, len, 1000);
            Beep_off();
        }

        // 刷新显示(慢速I2C操作)
        OLED_Refresh();

        // 检测按键(可能在刷新OLED期间漏按)
        if (KEY_Pressed()) {
            // 切换页面
        }

        delay_ms(10);
    }
}

问题:

UART 发送阻塞 1 秒,期间按键检测失效,用户感觉"卡顿"
OLED 刷新期间,传感器采集延迟,数据时效性差
所有功能耦合在一起,难以维护和扩展

有了 FreeRTOS 后:

✅ 任务独立执行:

SensorTask 每秒采集一次,不会被其他任务阻塞
BLETask 异步发送报警,不影响 SensorTask 和 ScreenTask
InputTask 快速响应按键,不会被 OLED 刷新阻塞

✅ 调度器自动管理:

优先级高的任务(InputTask)优先执行
阻塞的任务自动让出 CPU,其他任务运行
事件驱动的任务(BLETask)只在有事件时执行,节省 CPU

✅ 资源同步保护:

互斥锁保护 I2C 总线,避免竞争
队列实现任务间解耦通信
全局变量实现高效数据共享

这就是 FreeRTOS 的核心价值: 让复杂系统变得简单、可维护、可扩展。

六、写给初学者的工程经验总结

6.1 初学者最容易犯的 5 个错误

错误 1: 任务划分不合理

❌ 错误示例: 把所有功能都写在一个任务里

void StartTask(void *argument) {
    while(1) {
        // 读取传感器
        AHT20_Read(&temp, &humi);

        // 刷新显示
        OLED_Refresh();

        // 检测按键
        if (KEY_Pressed()) {
            // 切换页面
        }

        // 发送蓝牙
        if (needAlert) {
            HAL_UART_Transmit(&huart3, msg, len, 1000);
        }

        osDelay(10);
    }
}

问题: 又回到裸机编程模式了,FreeRTOS 的优势完全没用上

✅ 正确做法: 按功能模块划分任务

// 传感器任务
void SensorTask() {
    while(1) {
        AHT20_Read(&temp, &humi);
        osDelay(1000);
    }
}

// 显示任务
void ScreenTask() {
    while(1) {
        OLED_Refresh();
        osDelay(10);
    }
}

// 输入任务
void InputTask() {
    while(1) {
        if (KEY_Pressed()) {
            // 切换页面
        }
        osDelay(10);
    }
}

错误 2: 优先级设计不当

❌ 错误示例: 所有任务优先级相同

const osThreadAttr_t SensorTask_attributes = {
    .priority = osPriorityNormal,  // 普通优先级
};

const osThreadAttr_t InputTask_attributes = {
    .priority = osPriorityNormal,  // 也是普通优先级
};

问题: 按键响应不及时,用户感觉"按键不灵敏"

✅ 正确做法: 根据实时性要求设计优先级

const osThreadAttr_t InputTask_attributes = {
    .priority = osPriorityHigh,  // 高优先级,按键响应快
};

const osThreadAttr_t SensorTask_attributes = {
    .priority = osPriorityNormal,  // 普通优先级
};

错误 3: 忘记使用互斥锁保护共享资源

❌ 错误示例: 直接访问共享的 I2C 总线

// SensorTask
void SensorTask() {
    while(1) {
        AHT20_Read(&temp, &humi);  // 没有互斥锁保护
        osDelay(1000);
    }
}

// ScreenTask
void ScreenTask() {
    while(1) {
        OLED_Refresh();  // 没有互斥锁保护
        osDelay(10);
    }
}

问题: I2C 数据错乱,OLED 显示花屏

✅ 正确做法: 使用互斥锁保护共享资源

// SensorTask
void SensorTask() {
    while(1) {
        osMutexAcquire(i2c1MutexHandle, osWaitForever);
        AHT20_Read(&temp, &humi);
        osMutexRelease(i2c1MutexHandle);
        osDelay(1000);
    }
}

// ScreenTask
void ScreenTask() {
    while(1) {
        osMutexAcquire(i2c1MutexHandle, osWaitForever);
        OLED_Refresh();
        osMutexRelease(i2c1MutexHandle);
        osDelay(10);
    }
}

错误 4: 阻塞函数导致任务长时间占用 CPU

❌ 错误示例: 在任务里用 HAL_Delay() 或阻塞式 UART

void BLETask() {
    while(1) {
        char *msg;
        osMessageQueueGet(BLEQueueHandle, &msg, NULL, osWaitForever);

        // 阻塞式发送,占用CPU 1秒
        HAL_UART_Transmit(&huart3, (uint8_t *)msg, strlen(msg), 1000);

        vPortFree(msg);
    }
}

问题: BLETask 占用 CPU 期间,其他任务无法执行,系统卡顿

✅ 正确做法: 使用 DMA 发送,并在等待完成时让出 CPU

void BLETask() {
    while(1) {
        char *msg;
        osMessageQueueGet(BLEQueueHandle, &msg, NULL, osWaitForever);

        // DMA发送,数据搬运交给DMA完成
        HAL_UART_Transmit_DMA(&huart3, (uint8_t *)msg, strlen(msg));

        // 等待发送完成(期间可以执行其他任务)
        while (HAL_UART_GetState(&huart3) != HAL_UART_STATE_READY) {
            osDelay(1);
        }

        vPortFree(msg);
    }
}

错误 5: 内存泄漏

❌ 错误示例: 分配内存后忘记释放

void SensorTask() {
    while(1) {
        char *msg = pvPortMalloc(100);  // 分配内存
        snprintf(msg, 100, "alert: temp=%f", temperature);
        osMessageQueuePut(BLEQueueHandle, &msg, NULL, 0);
        // ❌ 忘记释放内存!
        osDelay(1000);
    }
}

void BLETask() {
    while(1) {
        char *msg;
        osMessageQueueGet(BLEQueueHandle, &msg, NULL, osWaitForever);
        HAL_UART_Transmit_DMA(&huart3, (uint8_t *)msg, strlen(msg));
        // ❌ 忘记释放内存!
    }
}

问题: 运行一段时间后,FreeRTOS 堆内存耗尽,系统崩溃

✅ 正确做法: 谁分配谁释放,或者明确释放责任

// SensorTask:分配内存
char *msg = pvPortMalloc(100);
snprintf(msg, 100, "alert: temp=%f", temperature);
osMessageQueuePut(BLEQueueHandle, &msg, NULL, 0);
// 注释说明:BLETask负责释放

// BLETask:释放内存
char *msg;
osMessageQueueGet(BLEQueueHandle, &msg, NULL, osWaitForever);
HAL_UART_Transmit_DMA(&huart3, (uint8_t *)msg, strlen(msg));
while (HAL_UART_GetState(&huart3) != HAL_UART_STATE_READY) {
    osDelay(1);
}
vPortFree(msg);  // 释放内存

6.2 本项目如何刻意避免这些错误

错误类型	本项目的解决方案	代码位置
任务划分不合理	按功能模块划分为 4 个独立任务 + 1 个定时器	freertos.c:250-274
优先级设计不当	根据实时性要求设计:Input(High) > Sensor(Normal) > Screen(BelowNormal) ≈ BLE(Low)	freertos.c:63-103
忘记使用互斥锁	创建 `i2c1Mutex` 保护 I2C1 总线,所有访问前必须获取	freertos.c:199, SensorTask.c:168-170
阻塞函数占用 CPU	UART 使用 DMA 发送,并在等待完成时通过 `osDelay(1)` 让出 CPU	BleTask.c:58
内存泄漏	明确约定:SensorTask 分配,BLETask 释放	SensorTask.c:43, BleTask.c:69

6.3 学完这个项目后,下一步可以挑战什么

初级挑战:

添加新的传感器
- 添加 CO2 传感器(UART 通信)
- 添加气压传感器(I2C 通信)
- 思考:新传感器如何集成到现有任务架构?
优化显示效果
- 添加更多页面(历史数据曲线图)
- 添加开机动画和图标
- 思考:如何避免页面切换时闪烁?

中级挑战:

添加数据存储功能
- 使用 Flash 或 EEPROM 存储历史数据
- 定期保存传感器数据(每分钟)
- 思考:如何避免频繁写操作损坏 Flash?
添加网络通信
- 集成 WiFi 模块(ESP8266)
- 实现 MQTT 协议上传数据到云平台
- 思考:网络通信优先级如何设计?网络断开如何处理?
优化电源管理
- 添加低功耗模式(Stop Mode)
- 定时唤醒采集数据
- 思考:如何平衡功耗和实时性?

高级挑战:

实现 OTA 升级
- 通过蓝牙或 WiFi 升级固件
- 实现 Bootloader 和 APP 双分区
- 思考:如何保证升级过程中断电恢复?
实现多语言支持
- 支持中英文切换
- 使用文件系统存储字库
- 思考:如何存储大量多语言文本?

七、总结:从"看懂"到"会设计"

7.1 这个项目的核心设计思想

任务驱动的本质: 将复杂系统拆分为多个独立执行的任务,通过调度器自动管理任务切换,实现"关注点分离"。

任务划分的核心原则:

功能独立: 每个任务只负责一个功能模块
实时性匹配: 任务优先级与其实时性要求匹配
资源保护: 共享资源必须用互斥锁保护
通信解耦: 任务间通过队列或全局变量通信,不直接调用

7.2 如何设计下一个 STM32 + FreeRTOS 项目

步骤 1: 分析系统需求

列出所有功能模块(传感器、执行器、通信、显示等)
分析每个模块的实时性要求(快速响应 / 周期执行 / 事件驱动)

步骤 2: 划分任务

根据功能模块划分任务
确定每个任务的执行频率(周期性 / 事件驱动)
设计任务优先级(实时性要求越高,优先级越高)

步骤 3: 设计任务间通信

数据共享:用全局变量(简单高效)
事件通知:用消息队列(解耦、缓冲)
资源保护:用互斥锁(避免竞争)

步骤 4: 编写和调试

从简单任务开始(先让单个任务跑起来)
逐步添加任务和通信机制
使用调试工具(串口打印、逻辑分析仪)验证时序

步骤 5: 优化和扩展

分析任务执行时间(是否合理?)
检查资源占用(堆栈、堆内存)
优化优先级和执行周期

八、附录:关键文件索引

文件	功能说明	关键代码
Core/Src/main.c	主程序入口,初始化外设和 FreeRTOS	`main()` 函数
Core/Src/freertos.c	FreeRTOS 初始化,创建任务、队列、互斥锁、定时器	`MX_FREERTOS_Init()`
Core/App/Tasks/SensorTask.c	传感器采集任务	`StartSensorTask()`
Core/App/Tasks/ScreenTask.c	显示任务	`StartScreenTask()`
Core/App/Tasks/InputTask.c	输入任务	`StartInputTask()`
Core/App/Tasks/BleTask.c	蓝牙通信任务	`StartBLETask()`
Core/App/global/farmState.h	农场环境状态数据结构	`FarmState`, `FarmSafeRange`
Core/App/global/screen.h	屏幕页面和阈值编辑状态管理	`ScreenPage`, `RangeEditIndex`

希望这份文档能帮助你真正理解 STM32 + FreeRTOS 的工程实践!

如果你在阅读代码时有疑问,建议按以下顺序深入:

先看 freertos.c 了解任务创建和资源初始化
再看 SensorTask.c 理解周期性任务的设计
然后看 ScreenTask.c 理解双缓冲和互斥锁的使用
最后看 BleTask.c 理解事件驱动任务和队列通信

记住:看懂代码只是第一步,自己动手设计一个新项目才是真正掌握!

祝你学习顺利! 🚀

一、项目整体介绍​

1.1 这个项目是做什么的​

1.2 为什么选择"智慧农场"作为实战项目​

1.3 学完这个项目你能掌握什么​

二、系统整体架构设计​

2.1 系统由哪些模块组成​

硬件连接说明​

2.2 这是一个"任务驱动"的系统​

三、FreeRTOS 任务划分思路​

3.1 为什么要拆成多个任务​

3.2 每个任务负责什么​

SensorTask(传感器任务)​

ScreenTask(显示任务)​

InputTask(输入任务)​

BLETask(蓝牙任务)​

3.3 任务优先级是如何考虑的​

3.4 哪些任务是周期性的,哪些是事件驱动的​

周期性任务​

事件驱动任务​

四、任务之间的通信与协作​

4.1 为什么任务不能"直接互相调用"​

4.2 本项目中哪些地方需要任务通信​

场景 1: SensorTask → BLETask(报警消息传递)​

场景 2: SensorTask → ScreenTask(数据共享)​

场景 3: InputTask → ScreenTask(页面切换)​

4.3 互斥锁的使用动机​

问题场景: I2C 总线竞争​

五、典型工作流程的完整拆解​

5.1 场景:温湿度采集 → 数据处理 → 显示更新 → 报警执行​

步骤 1: SensorTask 采集温湿度数据(每秒执行)​

步骤 2: SensorTask 检查温度是否超限​

步骤 3: SensorTask 发送报警消息到队列​

步骤 4: SensorTask 启动蜂鸣器​

步骤 5: SensorTask 延时 1 秒,继续下一次循环​

步骤 6: BLETask 被队列唤醒,发送蓝牙报警​

步骤 7: BLETask 通过 UART3 发送报警消息​

步骤 8: BLETask 等待发送完成,释放内存​

步骤 9: ScreenTask 显示最新的温度数据(每 10ms 执行)​

5.2 FreeRTOS 在其中起到了什么作用​

六、写给初学者的工程经验总结​

6.1 初学者最容易犯的 5 个错误​

错误 1: 任务划分不合理​

错误 2: 优先级设计不当​

错误 3: 忘记使用互斥锁保护共享资源​

错误 4: 阻塞函数导致任务长时间占用 CPU​

错误 5: 内存泄漏​

6.2 本项目如何刻意避免这些错误​

6.3 学完这个项目后,下一步可以挑战什么​

七、总结:从"看懂"到"会设计"​

7.1 这个项目的核心设计思想​

7.2 如何设计下一个 STM32 + FreeRTOS 项目​

八、附录:关键文件索引​

一、项目整体介绍

1.1 这个项目是做什么的

1.2 为什么选择"智慧农场"作为实战项目

1.3 学完这个项目你能掌握什么

二、系统整体架构设计

2.1 系统由哪些模块组成

硬件连接说明

2.2 这是一个"任务驱动"的系统

三、FreeRTOS 任务划分思路

3.1 为什么要拆成多个任务

3.2 每个任务负责什么

SensorTask(传感器任务)

ScreenTask(显示任务)

InputTask(输入任务)

BLETask(蓝牙任务)

3.3 任务优先级是如何考虑的

3.4 哪些任务是周期性的,哪些是事件驱动的

周期性任务

事件驱动任务

四、任务之间的通信与协作

4.1 为什么任务不能"直接互相调用"

4.2 本项目中哪些地方需要任务通信

场景 1: SensorTask → BLETask(报警消息传递)

场景 2: SensorTask → ScreenTask(数据共享)

场景 3: InputTask → ScreenTask(页面切换)

4.3 互斥锁的使用动机

问题场景: I2C 总线竞争

五、典型工作流程的完整拆解

5.1 场景:温湿度采集 → 数据处理 → 显示更新 → 报警执行

步骤 1: SensorTask 采集温湿度数据(每秒执行)

步骤 2: SensorTask 检查温度是否超限

步骤 3: SensorTask 发送报警消息到队列

步骤 4: SensorTask 启动蜂鸣器

步骤 5: SensorTask 延时 1 秒,继续下一次循环

步骤 6: BLETask 被队列唤醒,发送蓝牙报警

步骤 7: BLETask 通过 UART3 发送报警消息

步骤 8: BLETask 等待发送完成,释放内存

步骤 9: ScreenTask 显示最新的温度数据(每 10ms 执行)

5.2 FreeRTOS 在其中起到了什么作用

六、写给初学者的工程经验总结

6.1 初学者最容易犯的 5 个错误

错误 1: 任务划分不合理

错误 2: 优先级设计不当

错误 3: 忘记使用互斥锁保护共享资源

错误 4: 阻塞函数导致任务长时间占用 CPU

错误 5: 内存泄漏

6.2 本项目如何刻意避免这些错误

6.3 学完这个项目后,下一步可以挑战什么

七、总结:从"看懂"到"会设计"

7.1 这个项目的核心设计思想

7.2 如何设计下一个 STM32 + FreeRTOS 项目

八、附录:关键文件索引
