【WS2812】串行控制全彩色LED
下载例程代码: 下载代码
请一定按照 例程使用方法🔗 导入例程,否则下载的可能不是例程而是其他工程。
WS2812 简介
WS2812是一种集成了RGB LED和控制电路的智能型LED灯珠。它们以串联方式连接,能够通过单一信号线进行控制和通讯。与普通的RGB LED相比:
-
WS2812内部集成了驱动电路,只需要为它提供电源即可,而无需三极管、限流电阻
-
WS2812内部集成了控制电路,只需要发送R、G、B各自的亮度(0-255)即可实现亮度、色彩的控制
-
WS2812支持串联通信,STM32只需要连接第一个WS2812,信号便可以传递至所有WS2812
-
WS2812的RGB三色亮度经过匹配,只需要发送对应的RGB值,便可以混合出想要的颜色
十六进制颜色表示
WS2812 的颜色通过RGB三通道混合产生,每个通道的调节范围都是 0 - 255,也就是十六进制的 00 - FF
因此,将R、G、B各自的亮度都用十六进制表示,便可以得到三个十六进制数,例如:白色FF、FF、FF,红色FF、00、00,绿色00、FF、00

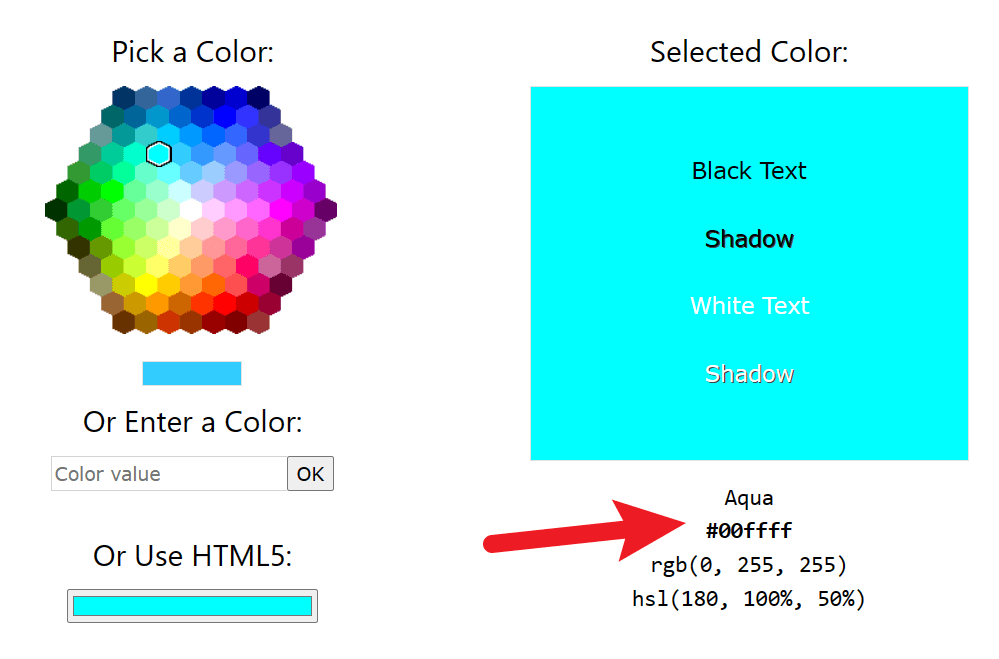

将这三个十六进制数按顺序合并起来,就是 FFFFFF、FF0000、00FF00,这就是十六进制颜色表示法

如何使用例程
下载程序,即可看到效果
程序效果

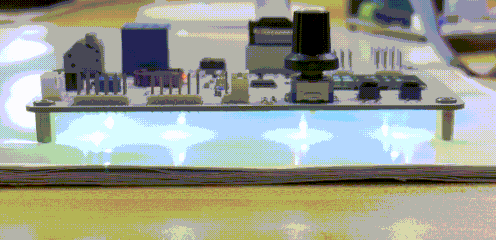

- 烧录例程后,即可看到板子背面的WS2812全部点亮,并呈现色彩过渡效果和彩虹渐变效果

例程讲解
下面介绍了如何自己实现该例程的功能
1、工程配置

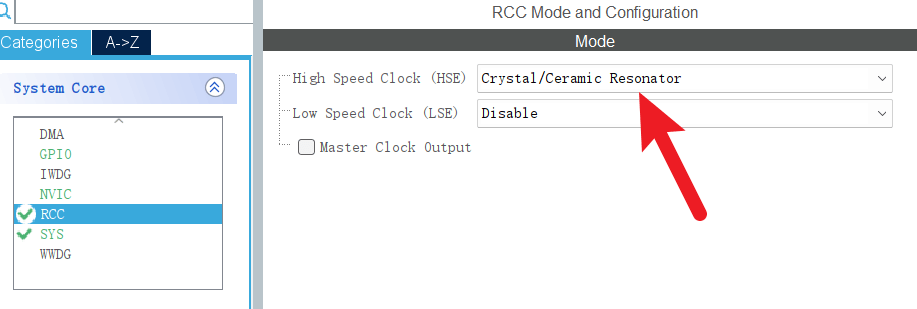

- 开启外部晶振:在Pinout&Configuration -> System Core -> RCC 页面,将 High Speed Clock (HSE) 配置为 Crystal/Ceramic Resonator

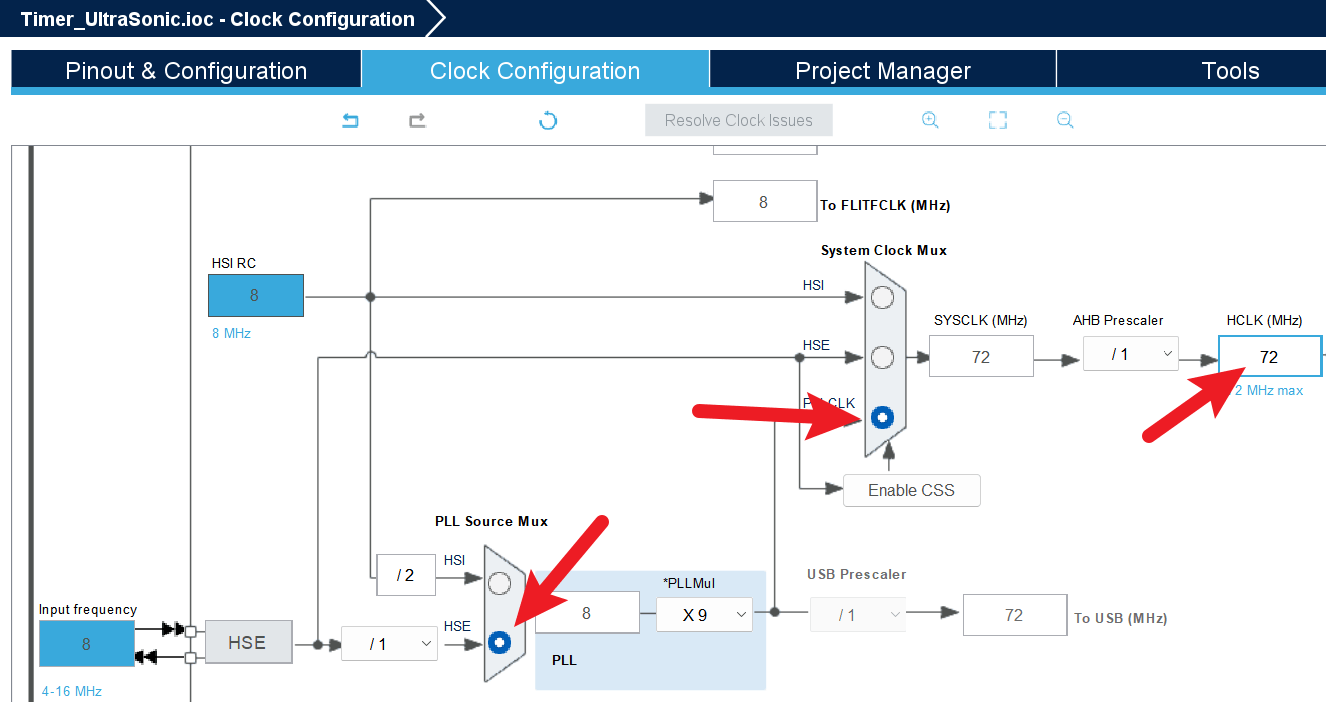

- 配置时钟频率:在Clock Configuration 页面,将PLL Source 选择为 HSE,将System Clock Mux 选择为 PLLCLK,然后在HCLK (MHz) 输入72并回车,将HCLK频率配置为 72 MHz

-
配置DEBUG方式:由于PB4引脚默认分配给JTAG调试接口,所以需要先配置DUBUG方式为Serial Wire,以释放PB4引脚。在Pinout&Configuration -> System Core -> SYS 页面,将Debug设置为 Serial Wire
-
配置生成单独.c/.h文件:在Project Manager -> Code Generator页面中,勾选Generate peripheral initialization as ... per peripheral
-
分配引脚:在Pinout&Configuration页面,将PB4配置为TIM3_CH1
-
配置TIM3:在Pinout&Configuration -> Timers -> TIM3
-
勾选 Internal Clock,开启 TIM3 的内部时钟源
-
Configuration -> Mode,将 Channel1 配置为 PWM Generation CH1
-
Configuration -> Parameter Settings -> Counter Settings,将 Prescaler 配置为 0,Counter Period配置为90-1,即PWM频率 800 kHz
-
Configuration -> GPIO Settings,将PB4的GPIO mode配置为 Alternate Function Open Drain,Maximum output speed 配置为 High
提示由于WS2812信号电平是5V的,故必须用「开漏输出模式」,外接5V上拉电阻,使信号高电平变成5V
信息PB4是「5V耐受引脚」,可以安全耐受 5V 上拉。普通引脚则不可以超过 3.3V
-

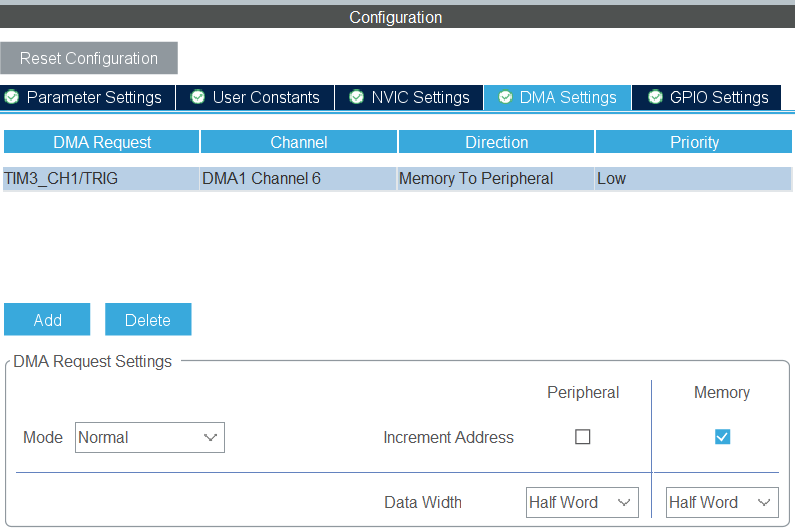

Configuration -> DMA Settings,点击Add新增一个通道
-
DMA Request 选择 TIM3_CH1/TRIG
-
Direction 选择 Memory To Peripheral
-
-

2、代码
例程提供了 WS2812 驱动库,可以直接调用库函数实现颜色转换和渐变效果
